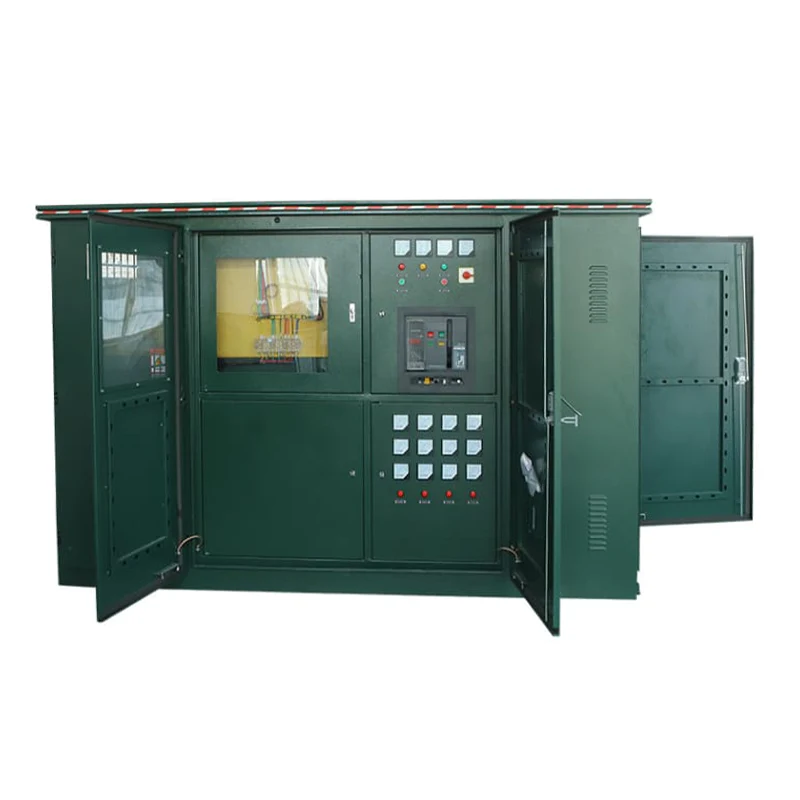

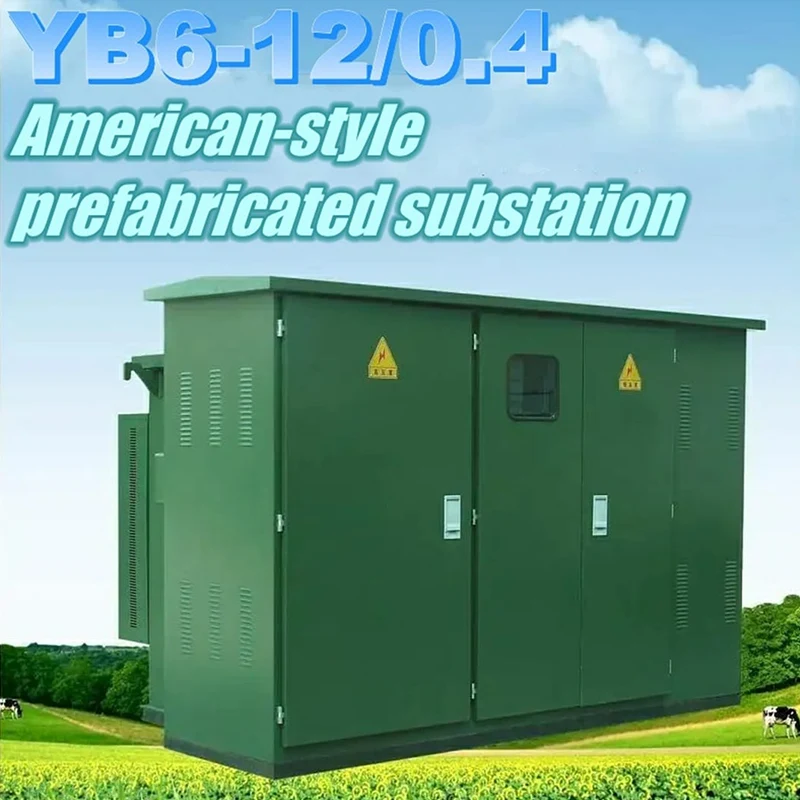

YB6 33kV আমেরিকান প্রিফেব্রিকেটেড বক্স সাবস্টেশন

একজন পেশাদার উচ্চ মানের JUCEG YB6 33kV আমেরিকান প্রিফ্যাব্রিকেটেড বক্স সাবস্টেশন প্রস্তুতকারক হিসাবে, আমরা আপনাকে বিক্রয়োত্তর সেরা পরিষেবা অফার করব। একটি অত্যন্ত ছোট পদচিহ্নের সাথে, এটি শহুরে অ্যাপ্লিকেশনের জন্য অত্যন্ত উপযুক্ত; সম্পূর্ণরূপে উত্তাপ এবং সিল করা নকশা উন্মুক্ত লাইভ উপাদান নির্মূল করে; ডুয়াল ফিউজ সুরক্ষা এবং রিং/টার্মিনাল নমনীয়তা বিদ্যুৎ সরবরাহের ধারাবাহিকতা বাড়ায়; ঐতিহ্যগত সাবস্টেশনের তুলনায়, ইনস্টলেশন এবং রক্ষণাবেক্ষণ খরচ কম; কারখানায় প্রাক-একত্রিত এবং পরীক্ষিত, এটি সরাসরি অন-সাইট কমিশনিংয়ের জন্য ব্যবহার করা যেতে পারে; YB6 33kV আমেরিকান প্রিফ্যাব্রিকেটেড বক্স সাবস্টেশন বুদ্ধিমান পর্যবেক্ষণ, SCADA ইন্টিগ্রেশন, এবং বিভিন্ন শেল উপাদান বিকল্পের মতো সুবিধা প্রদান করে।

কর্মক্ষমতা বৈশিষ্ট্য

1. সম্পূর্ণরূপে উত্তাপযুক্ত, সম্পূর্ণরূপে সিল করা, ঘন ঘন রক্ষণাবেক্ষণের প্রয়োজন নেই, ব্যক্তিগত নিরাপত্তার নির্ভরযোগ্য সুরক্ষা নিশ্চিত করা;

2. কমপ্যাক্ট কাঠামো, যার আয়তন মাত্র 1/3 - সমতুল্য ইউরোপীয় ট্রান্সফরমারের 1/5, এবং একটি কম উচ্চতা;

3. YB6 33kV আমেরিকান প্রিফ্যাব্রিকেটেড বক্স সাবস্টেশন ট্যাঙ্কে ট্রান্সফরমার তেলের দূষণ এড়াতে একটি বক্স-টাইপ কাঠামো গ্রহণ করতে পারে;

4. হাই-ভোল্টেজ সাইড ডবল-ফিউজ ফুল-রেঞ্জ সুরক্ষা ব্যবহার করে, উল্লেখযোগ্যভাবে খরচ কমায়: এটি একটি রিং নেটওয়ার্কে বা টার্মিনাল হিসাবে ব্যবহার করা যেতে পারে এবং 200A লোড কারেন্টে তারের মাথাটি দ্রুত আনপ্লাগ করা যেতে পারে;

5. বক্স বডি একটি মধুচক্র-টাইপ ডাবল-লেয়ার যৌগিক প্লেট ব্যবহার করে, তাপ নিরোধক এবং তাপ অপচয়ের কার্যাবলী সহ;

6. একটি ইলেকট্রনিক ফেজ-লস প্রটেক্টর লো-ভোল্টেজ সাইডে যোগ করা হয়। যখন সিস্টেমে অস্বাভাবিক ভোল্টেজ দেখা দেয়, এটি দ্রুত প্রধান আগত সুইচ সংযোগ বিচ্ছিন্ন করতে পারে;

7. উচ্চ-ভোল্টেজের দিকে তেল-নিমজ্জিত লোড সুইচ বা SF6 লোড সুইচ ব্যবহার করা হয়, যা বিতরণ নেটওয়ার্ক অটোমেশনের ভিত্তি স্থাপনের জন্য বৈদ্যুতিকভাবে আপগ্রেড করা যেতে পারে;

8. তেলে নিমজ্জিত S9 বা আরও উচ্চতর S11 সিরিজের ট্রান্সফরমার ব্যবহার করুন;

কাজের পরিবেশের শর্ত

পরিবহন:

কারখানা থেকে জারি করা সাবস্টেশনগুলি তেল ট্যাঙ্কে তেলের স্তর গেজ দ্বারা নির্দেশিত 25# (বা 45#) ট্রান্সফরমার তেল দিয়ে পূর্ণ করা উচিত। পরিবহন এবং পরিচালনার সময়, সাবস্টেশনটি উল্টানো বা উল্টানো উচিত নয়, এবং অংশগুলিকে আঘাত করা উচিত নয়, বা এটি শক্তিশালী কম্পনের শিকার হওয়া উচিত নয়।

যখন YB6 33kV আমেরিকান প্রিফ্যাব্রিকেটেড বক্স সাবস্টেশনটি তোলা হচ্ছে এবং সাইটে সরানো হচ্ছে, বিশেষ মনোযোগ দেওয়া উচিত। তেলের ট্যাঙ্কের লিফটিং হুকের সাথে লিফটিং হুকটি সংযুক্ত করা উচিত এবং স্টিলের তারের দড়ি দিয়ে সাবস্টেশনের পৃষ্ঠের রঙের ক্ষতি না করার জন্য এবং এমনকি পুরো সাবস্টেশনের মাধ্যাকর্ষণ কেন্দ্রটি স্থানান্তর, কাত বা পড়ে যাওয়া এড়াতে ধীরে ধীরে উত্তোলন করা উচিত।

ইনস্টলেশন:

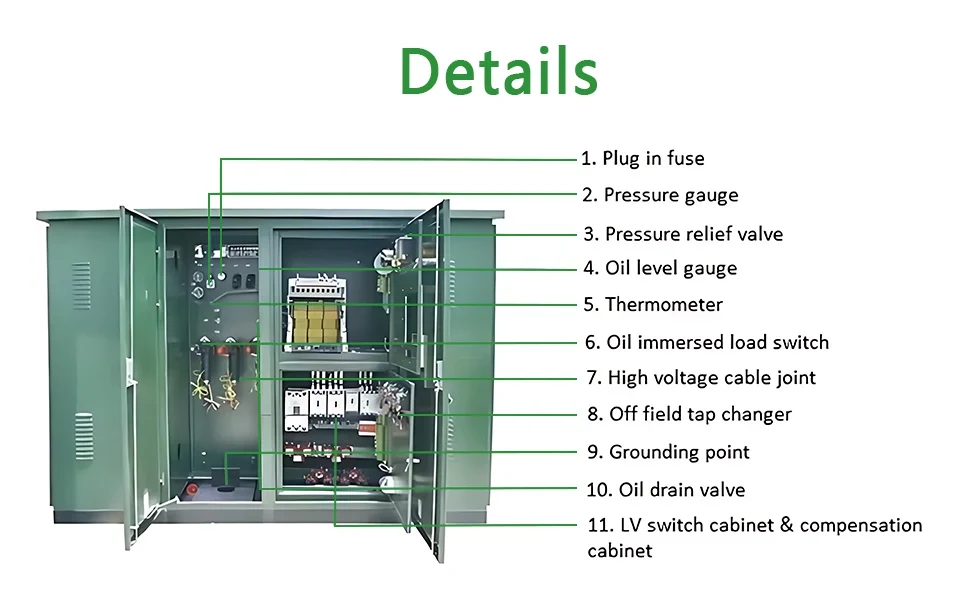

যখন সাবস্টেশনটি সাইটে ইনস্টল করা হয়, তখন ক্যাবিনেটের পৃষ্ঠের রঙের সুরক্ষায় মনোযোগ দেওয়া উচিত। প্রেসার গেজ, অয়েল লেভেল গেজ, থার্মোমিটার, প্লাগ-ইন ফিউজের হ্যান্ডেল এবং ইনসুলেশন বুশিং উপাদানগুলির সংঘর্ষ, ফাটল ইত্যাদির জন্য এটি অনুমোদিত নয় এবং স্ক্রুগুলি আলগা হওয়া উচিত নয়।

সাবস্টেশনের বাইরে থেকে, ক্যাবিনেটের দরজার ভিতরের অংশ এবং ইনসুলেশন বুশিংয়ের পৃষ্ঠ থেকে সমস্ত ধুলো এবং ময়লা সরান।

সাবস্টেশনের নেমপ্লেট ডেটা এবং পণ্যের শংসাপত্র অর্ডার ফর্মের সাথে মেলে কিনা তা পরীক্ষা করুন এবং প্যাকিং তালিকা অনুসারে নথি এবং খুচরা যন্ত্রাংশ অনুপস্থিত কিনা তা পরীক্ষা করুন।

সাবস্টেশনের তারের সিভিল নির্মাণ অঙ্কন এবং আগত/আউটগোয়িং লাইন চিত্রটিতে দেখানো হয়েছে।

রক্ষণাবেক্ষণ:

কারখানা থেকে জারি করা পণ্যগুলি কঠোর সমাবেশ এবং সামঞ্জস্যের মধ্য দিয়ে গেছে এবং কার্যক্ষমতা প্রভাবিত না করার জন্য ইনস্টলেশনের সময় বিচ্ছিন্ন করার প্রয়োজন নেই। রক্ষণাবেক্ষণ নিম্নলিখিত পরিস্থিতিতে সীমাবদ্ধ:

বছরে একবার ট্রান্সফরমার তেলের নমুনা বিশ্লেষণ করা;

যদি তেলের স্তর কমে যায় তবে তা দ্রুত পূর্ণ করুন। তেলের গ্রেড ট্যাঙ্কের মতোই হওয়া উচিত;

ফিউজ ব্লো হওয়ার পরে, কারণটি চিহ্নিত করা উচিত এবং ফিউজ কোর প্রতিস্থাপন করার সময়, এর স্পেসিফিকেশনের দিকে মনোযোগ দিন এবং মডেলটি আসল স্পেসিফিকেশন এবং মডেলের মতো হওয়া উচিত।
