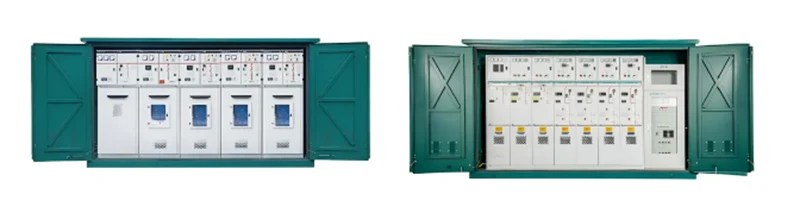

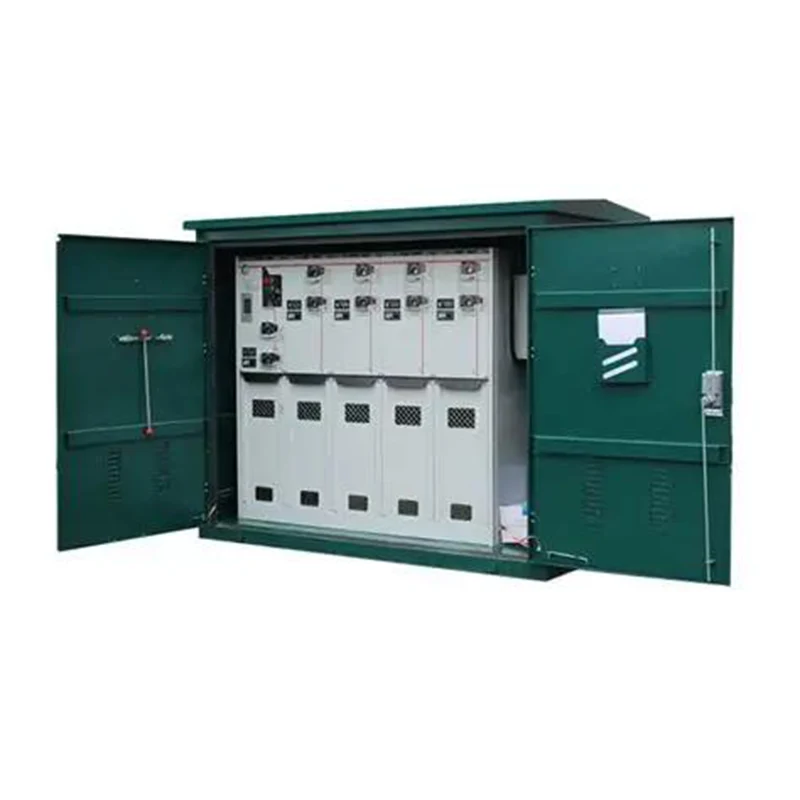

আউটডোর বক্স-টাইপ ইন্টেলিজেন্ট সুইচগিয়ার

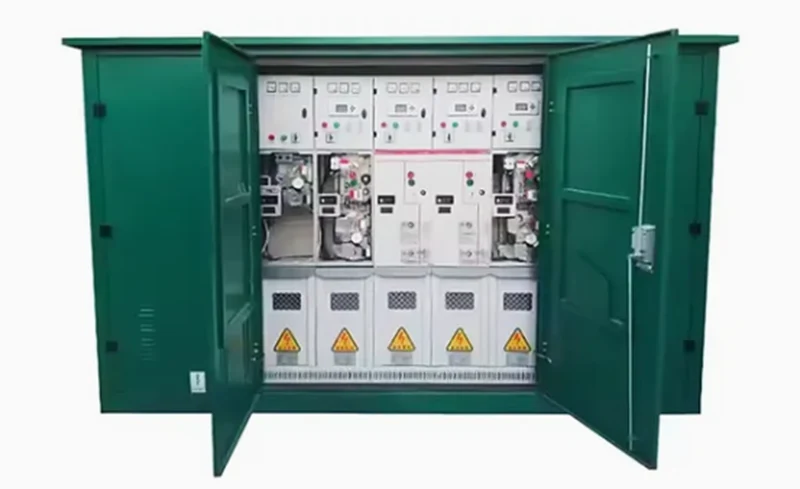

এই আবহাওয়ারোধী সমাবেশের অভ্যন্তরীণ আর্কিটেকচারটি বিচ্ছিন্ন, ইস্পাত - বিভক্ত বগিতে সংগঠিত। এই কম্পার্টমেন্টগুলির মধ্যে একটি বাসবার চেম্বার, একটি লোড - সুইচিং বা সার্কিট - ব্রেকার বিভাগ, একটি কেবল - টার্মিনেশন জোন, একটি অপারেটিং - মেকানিজম বে, একটি ইন্টারলক অ্যাসেম্বলি, একটি লো - ভোল্টেজ কন্ট্রোল কম্পার্টমেন্ট এবং ডেডিকেটেড মিটারিং বিধান অন্তর্ভুক্ত রয়েছে৷

প্রতিটি জোন দৃঢ় ইস্পাত বাধা দ্বারা শারীরিকভাবে বিচ্ছিন্ন করা হয়, এটি নিশ্চিত করে যে কোনও ত্রুটির অবস্থা সংলগ্ন অংশগুলিতে ক্যাসকেড না করেই থাকে৷ বাসবার চেম্বারটি আউটডোর বক্স-টাইপ ইন্টেলিজেন্ট সুইচগিয়ারের উপরের অঞ্চল দখল করে৷ এই চেম্বারে, প্রধান কন্ডাক্টরগুলি সমগ্র সুইচগিয়ার লাইনআপে বিস্তৃত একটি অবিচ্ছিন্ন অনুভূমিক দৌড়ে যুক্ত হয়। এই অনুভূমিক বাস ব্যবস্থা ভবিষ্যতের এক্সটেনশনের কাজকে সহজ করে এবং অতিরিক্ত প্যানেলগুলিকে ন্যূনতম পুনঃকর্মের সাথে একীভূত করার অনুমতি দেয়৷ সামগ্রিকভাবে, ঘেরের কম্পার্টমেন্টালাইজড বিন্যাস অপারেশনাল নিরাপত্তা এবং দীর্ঘমেয়াদী সেবাযোগ্যতা উভয়ই উন্নত করে৷

পরামিতি

কম - ভোল্টেজ ইন্টারলক কম্পার্টমেন্ট সমগ্র সমাবেশের জন্য নিয়ন্ত্রণ ইন্টারফেস হিসাবে কাজ করে। এই বিভাগে, একটি স্প্রিং-চার্জড অপারেটিং মেকানিজম যান্ত্রিক ইন্টারলক এবং পরিষ্কার অবস্থান নির্দেশকের সাথে কাজ করে নিরাপদ স্যুইচিং সিকোয়েন্সগুলিকে গাইড করতে। অতিরিক্ত বিকল্পগুলির মধ্যে রয়েছে অক্সিলিয়ারি কন্টাক্ট, শান্ট ট্রিপ কয়েল, ইমার্জেন্সি ট্রিপ অ্যাকচুয়েটর, ক্যাপাসিটিভ লাইভ-লাইন ডিসপ্লে, কী-ভিত্তিক ইন্টারলক, এবং মোটরচালিত স্পেস নিয়ন্ত্রণের জন্য ড্রাইভিং স্পেস। সার্কিট্রি, রেকর্ডিং ইন্সট্রুমেন্টেশন, এবং প্রতিরক্ষামূলক রিলে প্যাকেজ। উল্লেখযোগ্যভাবে, আউটডোর বক্স - টাইপ ইন্টেলিজেন্ট সুইচগিয়ার এর 750 মিমি প্রশস্ত কনফিগারেশনে দুটি অভিন্ন কম - ভোল্টেজ বে সহ আসে, যা পায়ের ছাপ না বাড়িয়ে যথেষ্ট আনুষঙ্গিক সম্প্রসারণের অনুমতি দেয়। ইউনিটের মধ্যে এই দ্বৈত চেম্বারের ব্যবস্থা এমনকি সবচেয়ে ব্যাপকভাবে সজ্জিত বিতরণ স্কিমগুলির জন্য পর্যাপ্ত ক্ষমতা নিশ্চিত করে।

প্রযুক্তিগত বিশেষ উল্লেখ:

 - রেটেড ভোল্টেজ: 12 কেভি

- রেট করা বর্তমান: 630 A

- ব্রেকিং ক্ষমতা: 630 A (20 kA শর্ট-সার্কিট প্রতিরোধ)

- রেটেড ফ্রিকোয়েন্সি: 50 Hz

- ঘের সুরক্ষা স্তর: IP4X

মূল বৈশিষ্ট্য:

স্থান-সংরক্ষণ: প্রচলিত স্টেশনের তুলনায় 60% ছোট পদচিহ্ন

প্লাগ-এন্ড-প্লে: প্রাক-একত্রিত মডিউলগুলি ইনস্টলেশনের সময় 70% কমিয়ে দেয়

স্মার্ট রেডি: SCADA ইন্টিগ্রেশনের জন্য অন্তর্নির্মিত যোগাযোগ পোর্ট

টেকসই: স্টেইনলেস স্টীল নির্মাণ (-25°C থেকে +40°C অপারেশন)

নমনীয়: ব্রেকার, পিটি, মিটার এবং ইউএসপি সহ কনফিগারযোগ্য

আমাদের সুবিধা

কম ভোল্টেজ ইন্টারলক কম্পার্টমেন্ট এই বিভাগের মধ্যে সমগ্র সমাবেশের জন্য নিয়ন্ত্রণ ইন্টারফেস হিসাবে দ্বিগুণ হয় একটি স্প্রিং চার্জড অপারেটিং মেকানিজম যান্ত্রিক ইন্টারলক এবং পরিষ্কার অবস্থান নির্দেশকের সাথে একত্রে কাজ করে নিরাপদ স্যুইচিং সিকোয়েন্সগুলিকে গাইড করার জন্য অতিরিক্ত বিকল্পগুলির মধ্যে রয়েছে অক্জিলিয়ারী কন্টাক্ট শান্ট ট্রিপ কয়েল ইমার্জেন্সি ট্রিপ অ্যাকচুয়েটর ক্যাপাসিটিভ লাইভ ড্রাইভ ড্রাইভ ড্রাইভ এবং লাইভ ড্রাইভ ড্রাইভ। হাউজিং কন্ট্রোল সার্কিটরি রেকর্ডিং ইন্সট্রুমেন্টেশন এবং প্রতিরক্ষামূলক রিলে প্যাকেজগুলির জন্য উদার রিয়েল এস্টেট প্রদান করে, বিশেষত আউটডোর বক্স-টাইপ ইন্টেলিজেন্ট সুইচগিয়ার এর 750 মিমি চওড়া কনফিগারেশন জাহাজে দুটি অভিন্ন কম ভোল্টেজ বে সহ যথেষ্ট আনুষঙ্গিক সম্প্রসারণের অনুমতি দেয় যা এই পদচিহ্নের মধ্যে সবচেয়ে বেশি ধারণক্ষমতার ব্যবস্থা ছাড়াই নিশ্চিত করে। ব্যাপকভাবে সজ্জিত বিতরণ স্কিম

1.আমাদের কারখানা গ্রাহকদের ভিত্তিক এবং প্রযুক্তি এবং বিজ্ঞানের বিকাশের জন্য জোর দিতে অবিরত।

2. আমাদের পণ্য উচ্চ মানের এবং আমাদের গ্রাহকদের গভীর ভালবাসা আছে

3. আমাদের পণ্য ISO9001: 2000 মানের সিস্টেম সার্টিফিকেশন পাস করেছে।

4. আমরা একটি শক্তিশালী সরবরাহ চেইন এবং বিক্রয়োত্তর সেবা আছে.

সার্টিফিকেশন এবং যোগ্য

FAQ

প্রশ্ন 1: এই সরঞ্জামটি কোন ভোল্টেজের মাত্রা সমর্থন করে?

এই আউটডোর ইন্টেলিজেন্ট ডিস্ট্রিবিউশন অ্যাসেম্বলিটি আঞ্চলিক গ্রিড মানগুলির উপর নির্ভর করে 11kV 12kV 24kV এবং 36kV-এ সাধারণ কনফিগারেশন সহ 40.5kV পর্যন্ত মাঝারি ভোল্টেজ অ্যাপ্লিকেশনের জন্য রেট করা হয়েছে

প্রশ্ন 2: সাধারণত ডেলিভারি লিড টাইম কতক্ষণ?

স্ট্যান্ডার্ড কনফিগারেশনগুলি চার থেকে ছয় সপ্তাহের মধ্যে পাঠানো হয় যখন ইউনিটগুলির জন্য বিশেষ সুরক্ষা রিলে বা অ-মানক বাসবার ব্যবস্থার প্রয়োজন হয় অর্ডারের পরিমাণের উপর নির্ভর করে আট থেকে দশ সপ্তাহ পর্যন্ত প্রসারিত হতে পারে

প্রশ্ন 3: সরঞ্জামের প্রত্যাশিত পরিষেবা জীবন কী?

সিল করা গ্যাস ইনসুলেটেড কোরটি সেই সময়ের মধ্যে অভ্যন্তরীণ উপাদানগুলির ন্যূনতম অবক্ষয় সহ স্বাভাবিক অপারেটিং অবস্থার অধীনে ত্রিশ বছরের বেশি সময়কালের জন্য ডিজাইন করা হয়েছে

প্রশ্ন 4: ইউনিটের কি একটি নিবেদিত ভিত্তি বা প্লিন্থ প্রয়োজন?

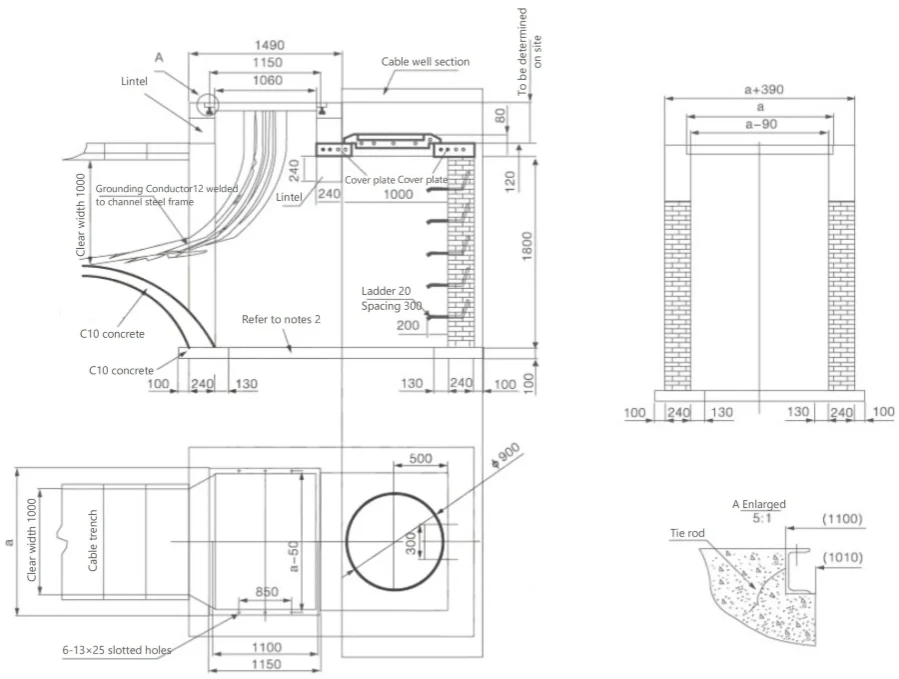

হ্যাঁ একটি স্তরের কংক্রিট প্যাড বা উত্থাপিত প্লিন্থের সুপারিশ করা হয় যাতে তারের প্রবেশের সঠিক প্রান্তিককরণ এবং নিষ্কাশন নিশ্চিত করা যায় পায়ের ছাপ এবং মাউন্টিং হোল প্যাটার্নটি সাধারণ বিন্যাস অঙ্কনের সাথে প্রদান করা হয়।

প্রশ্ন 5: সাইট কমিশনিং সমর্থন কি উপলব্ধ?

হ্যাঁ JUCEG অর্ডার প্লেসমেন্টের সময় অনুরোধের ভিত্তিতে উপলব্ধ সাইট তত্ত্বাবধান এবং কমিশনিং পরিষেবাগুলির সাথে স্ট্যান্ডার্ড হিসাবে দূরবর্তী প্রযুক্তিগত নির্দেশিকা অফার করে
