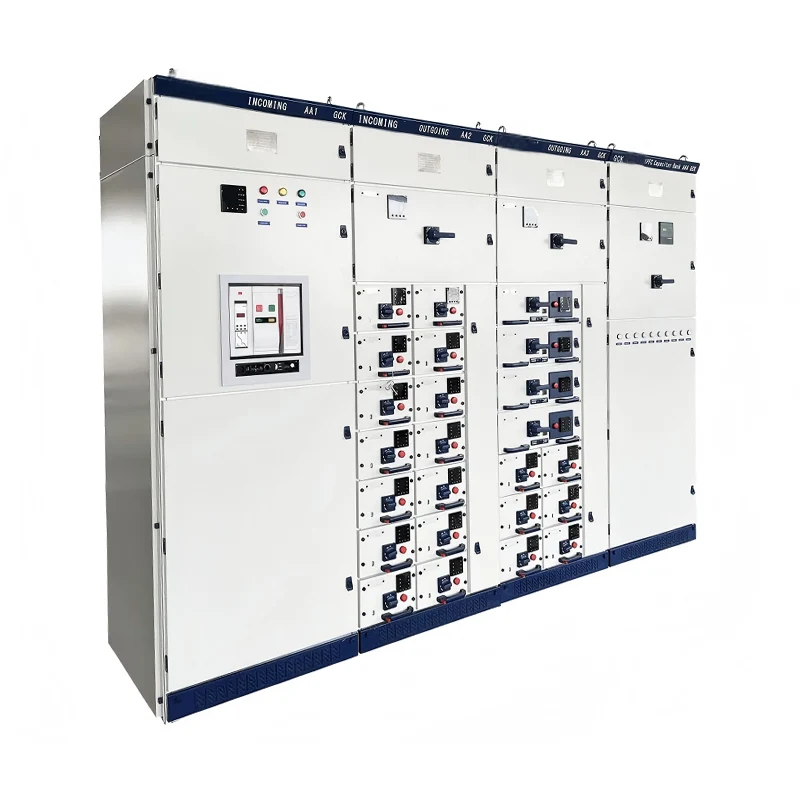

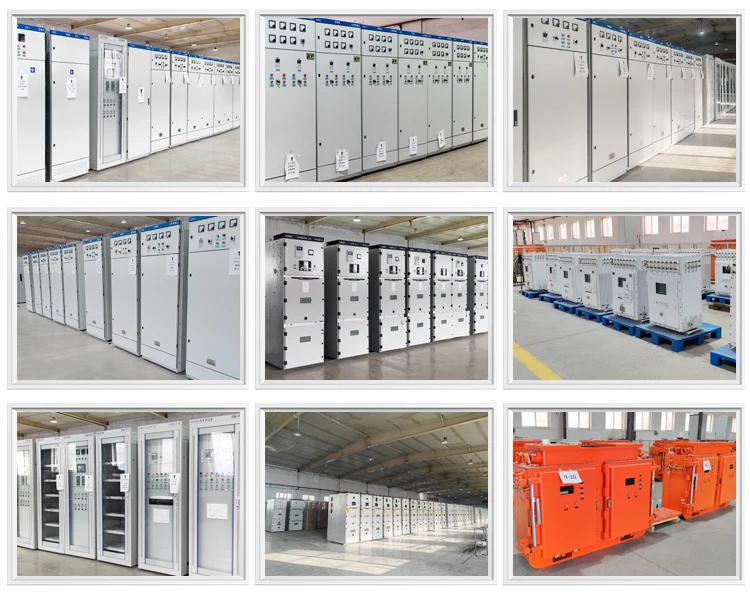

GCS কম ভোল্টেজ প্রত্যাহারযোগ্য সুইচগিয়ার

JUCEG হল GCS কম ভোল্টেজ প্রত্যাহারযোগ্য সুইচগিয়ার সরবরাহে বিশেষজ্ঞ একটি প্রস্তুতকারক এবং সরবরাহকারী। GCS কম ভোল্টেজ প্রত্যাহারযোগ্য সুইচগিয়ার ব্যাপকভাবে বিদ্যুত ব্যবহারকারীদের দ্বারা গৃহীত হয়েছে এবং বিতরণ, বৈদ্যুতিক মোটরগুলির কেন্দ্রীভূত নিয়ন্ত্রণ, প্রতিক্রিয়াশীল শক্তি ক্ষতিপূরণ ইত্যাদির জন্য উপযুক্ত বিদ্যুৎ উৎপাদন এবং পাওয়ার সাপ্লাই সিস্টেমে একটি 3-60-60 রেটেড এসি (3-60-এসি) ফ্রিকোয়েন্সি সহ পাওয়ার সাপ্লাই সিস্টেম। 380V (400V, 660V) এর ওয়ার্কিং ভোল্টেজ এবং 4000A বা তার নিচের রেটেড কারেন্ট। GCS কম-ভোল্টেজ প্রত্যাহারযোগ্য সুইচগিয়ারটি বৃহৎ পাওয়ার প্ল্যান্ট, পেট্রোকেমিক্যাল সিস্টেম এবং কম্পিউটার ইন্টারফেসের জন্য উচ্চ অটোমেশন স্তর এবং প্রয়োজনীয়তা সহ অন্যান্য স্থানে ব্যাপকভাবে ব্যবহৃত হয়েছে। 50 (60) Hz এর ফ্রিকোয়েন্সি সহ থ্রি-ফেজ এসি পাওয়ারের জন্য একটি কম-ভোল্টেজ ডিস্ট্রিবিউশন ডিভাইস হিসাবে, 380V (400V, 660V) এর একটি রেট ওয়ার্কিং ভোল্টেজ এবং 4000A বা তার কম একটি রেট কারেন্ট, এটি বিতরণের জন্য বিদ্যুৎ উৎপাদন এবং সরবরাহ ব্যবস্থায় ব্যবহৃত হয়, মোটরগুলির কেন্দ্রীভূত নিয়ন্ত্রণ এবং একটি গুরুত্বপূর্ণ শক্তি কম্পাঙ্কের ভূমিকা পালন করে।

প্রযুক্তিগত বিশেষ উল্লেখ

রেট ভোল্টেজ: প্রধান সার্কিট AC 380V (400V, 660V), সহায়ক সার্কিট AC 220V, 380V (400V), DC 110V, 220V।

রেটেড ফ্রিকোয়েন্সি: 50 (60) Hz।

রেটেড ইনসুলেশন ভোল্টেজ: 660V (1000V)।

রেট করা বর্তমান: অনুভূমিক বাস ≤ 4000A, উল্লম্ব বাস (MCC) 1000A।

রেট করা স্বল্প-মেয়াদী বাসের বর্তমান প্রতিরোধ: 50kA, 80kA (1s)।

রেটেড পিক বাসের কারেন্ট সহ্য করে: 105kA, 176kA (0.1s)।

পাওয়ার ফ্রিকোয়েন্সি টেস্ট ভোল্টেজ: প্রধান সার্কিট 2500V/1min, সহায়ক সার্কিট 1760V/1min (কিছু উপকরণ উল্লেখ 2000V/1min)।

সুইচগিয়ারের ধরন: প্রত্যাহারযোগ্য বনাম স্থির

প্রত্যাহারযোগ্য এবং স্থির সুইচগিয়ারের স্বতন্ত্র বৈশিষ্ট্য রয়েছে যা বৈদ্যুতিক পাওয়ার সিস্টেমে বিভিন্ন পরিস্থিতিতে তাদের প্রয়োগের অনুমতি দেয়। GCS লো ভোল্টেজ প্রত্যাহারযোগ্য সুইচগিয়ার এমন অ্যাপ্লিকেশনের জন্য তৈরি করা হয় যেখানে পরিবর্তনশীল কারণ এবং সহজে পৌঁছানো খুবই গুরুত্বপূর্ণ। এই সিস্টেমগুলি নির্দিষ্ট উপাদান থেকে একক টানার জন্য অনুমতি দেয় যা পুরো সিস্টেমকে প্রভাবিত করে না, এইভাবে রক্ষণাবেক্ষণ এবং আপগ্রেডিং প্রক্রিয়াগুলিকে সহজ করে। এই ধরনের সুইচগিয়ার জটিল পাওয়ার সিস্টেমে উপযুক্ত কারণ ডাউনটাইম যতটা সম্ভব এড়ানো প্রয়োজন। অন্যদিকে, স্থির সুইচ গিয়ার ধারাবাহিকভাবে আরও টেকসই এবং সস্তা; যাইহোক, এটি এমন এলাকায় লক্ষ্য করা হয়েছে যেখানে সম্পদের রক্ষণাবেক্ষণ বিরল এবং সরঞ্জাম প্রতিস্থাপনের চাহিদা কম। তারা একটি অপেক্ষাকৃত বেশি সীমাবদ্ধ সমাধান প্রদান করে, যা নির্দিষ্ট সীমাবদ্ধ ইনস্টলেশনের জন্য আবশ্যক।

শীর্ষ 3টি অনুসন্ধান ফলাফল পর্যালোচনা করার সময়, অনুসন্ধান থেকে একটি প্রবণতা উত্থাপিত হয়েছিল, যা কিছু মূল প্রযুক্তিগত পরামিতির উপর দৃষ্টি নিবদ্ধ করে যা এই ধরণের সুইচগিয়ারকে আলাদা করে:

· অ্যাক্সেসযোগ্যতা: প্রত্যাহারযোগ্য ইউনিটগুলির ক্ষেত্রে প্রধান উদ্বেগ হল যে সেগুলি সহজেই অ্যাক্সেস করা যেতে পারে, এইভাবে সহজ এবং দ্রুত রক্ষণাবেক্ষণ, মেরামত এবং উপাদানগুলির প্রতিস্থাপন সক্ষম করে, যা উচ্চ আপটাইম প্রয়োজনীয় সিস্টেমগুলির ক্ষেত্রে।

· খরচ: স্থির সুইচগিয়ারগুলিকে বিশেষ করে খরচের বিবেচনায় পছন্দ করা হয় কারণ সাধারণ কাঠামো এবং কম রক্ষণাবেক্ষণের প্রয়োজনীয়তার কারণে এগুলি কম ব্যয়বহুল।

· আকার: স্থির সুইচগিয়ারের কম্প্যাক্ট প্রকৃতিও এমন পরিস্থিতিতে প্রধান সুবিধা হিসাবে নির্দেশিত হয় যেখানে স্থানিক স্থান নির্ধারণ করা হয়।

কিভাবে একটি GCS প্রত্যাহারযোগ্য সুইচগিয়ার ফাংশন করে?

1. সামগ্রিক ফাংশন এবং রচনা:

GCS লো-ভোল্টেজ প্রত্যাহারযোগ্য সুইচগিয়ার হল একটি তিন-ফেজ এসি পাওয়ার ডিস্ট্রিবিউশন ডিভাইস যার রেটেড ওয়ার্কিং ভোল্টেজ 380V (400V এবং 660V তে প্রসারণযোগ্য), এবং 4000A পর্যন্ত রেট করা কারেন্ট (উন্নত সংস্করণ 6300A এ পৌঁছাতে পারে)। এর মূল ফাংশনগুলির মধ্যে রয়েছে বিদ্যুৎ বিতরণ, বৈদ্যুতিক মোটরের কেন্দ্রীভূত নিয়ন্ত্রণ এবং প্রতিক্রিয়াশীল শক্তি ক্ষতিপূরণ। এটি ব্যাপকভাবে পাওয়ার প্লান্ট, পেট্রোকেমিক্যাল শিল্প, ধাতুবিদ্যা, টেক্সটাইল, উঁচু ভবন এবং অন্যান্য শিল্পের বিদ্যুৎ বিতরণ ব্যবস্থায় ব্যবহৃত হয়।

2. মডুলার ড্রয়ার ডিজাইন:

সুইচ ক্যাবিনেট একটি ড্রয়ার-টাইপ কাঠামো গ্রহণ করে। প্রতিটি ড্রয়ার একটি স্বাধীন কার্যকরী ইউনিট, যার উচ্চতা 160 মিমি। GCS কম ভোল্টেজ প্রত্যাহারযোগ্য সুইচগিয়ারগুলি পাঁচটি আকারের সিরিজে বিভক্ত: 1/2 ইউনিট, 1 ইউনিট, 1.5 ইউনিট, 2 ইউনিট এবং 3 ইউনিট। ড্রয়ারের উচ্চতা সামঞ্জস্য করা যেতে পারে, যখন প্রস্থ এবং গভীরতা স্থির করা হয়, একই কার্যকরী ইউনিটগুলির বিনিময়যোগ্যতা নিশ্চিত করে। ড্রয়ার প্যানেলটি "খোলা", "বন্ধ", "পরীক্ষা", এবং "প্রত্যাহার" এর মতো অবস্থান নির্দেশক দিয়ে সজ্জিত এবং দুর্ঘটনাজনিত অপারেশন প্রতিরোধ করার জন্য একটি যান্ত্রিক ইন্টারলক ডিভাইসের সাথেও আসে। স্লাইডিং স্লট এবং স্লাইডিং ব্লক স্ট্রাকচারের মাধ্যমে ড্রয়ারটিকে সামনের দিকে ঠেলে দেওয়া হয় এবং স্প্রিং লিমিট লকিং ডিভাইসটি স্থিতিশীলতা বাড়ায় এবং যন্ত্রাংশ বা ড্রয়ারের বিচ্ছিন্নতা অতিরিক্ত গরম হওয়া প্রতিরোধ করে।

3. ফাংশন রুম বিচ্ছিন্নতা এবং বাসবার ব্যবস্থা:

মন্ত্রিসভাটি কার্যকরী ইউনিট রুম, বাসবার রুম এবং ক্যাবল রুমে বিভক্ত। ত্রুটির বিস্তার রোধ করার জন্য প্রতিটি কক্ষ কঠোরভাবে বিচ্ছিন্ন। কার্যকরী ইউনিট রুম ড্রয়ার ইউনিটকে মিটমাট করে, বাসবার রুম অনুভূমিক বাসবারকে সাজায় এবং কেবল রুমটি তারের উপরে-নিচে প্রবেশ এবং প্রস্থানকে উপলব্ধি করে। অনুভূমিক বাসবারটি ক্যাবিনেটের পিছনে একটি অনুভূমিক অবস্থানে সাজানো হয়েছে, যা বৈদ্যুতিক শক্তিকে প্রতিরোধ করার ক্ষমতা বাড়ায় এবং প্রধান সার্কিটকে উচ্চ শর্ট-সার্কিট শক্তি (গতিশীল স্থিতিশীল কারেন্ট 76kA এ পৌঁছাতে পারে) সক্ষম করে। উল্লম্ব বাসবারে 1000A রেট করা বর্তমান (MCC ক্যাবিনেটের জন্য), বৃহৎ-ক্ষমতার বিদ্যুৎ বিতরণের প্রয়োজনীয়তা পূরণ করে।

4. বৈদ্যুতিক সংযোগ এবং অ্যাডাপ্টারের নকশা:

প্লাগ-ইন এবং অ্যাডাপ্টার: ড্রয়ারের ইনকামিং এবং আউটগোয়িং লাইনগুলি নির্ভরযোগ্য যোগাযোগ নিশ্চিত করতে বর্তমান আকার অনুযায়ী প্লাগ-ইন উপাদানগুলির বিভিন্ন সংখ্যক স্ট্রিপ স্ট্রাকচার ব্যবহার করে। 1/2 ইউনিট ড্রয়ারটি ব্যাকপ্লেট-টাইপ ZJ-2 টাইপ অ্যাডাপ্টারের মাধ্যমে তারের বগির সাথে সংযুক্ত। ইউনিট ড্রয়ার তাপমাত্রা বৃদ্ধি কমাতে এবং নির্ভরযোগ্যতা উন্নত করতে ZJ-1 টাইপ অ্যাডাপ্টারের রড-টাইপ বা টিউব-টাইপ কাঠামো গ্রহণ করে। GCS কম ভোল্টেজ প্রত্যাহারযোগ্য সুইচগিয়ারের ক্যাবল কম্পার্টমেন্ট ডিজাইন উপরের এবং নীচের ইনকামিং এবং আউটগোয়িং লাইন উভয়কেই সমর্থন করে। শূন্য-ক্রম বর্তমান ট্রান্সফরমারটি সহজ ইনস্টলেশন এবং রক্ষণাবেক্ষণের জন্য বগিতে স্থাপন করা হয়। বিভিন্ন তারের পরিমাণের প্রয়োজনীয়তা পূরণের জন্য বগির প্রস্থ 240mm বা 440mm হিসাবে নির্বাচন করা যেতে পারে।
