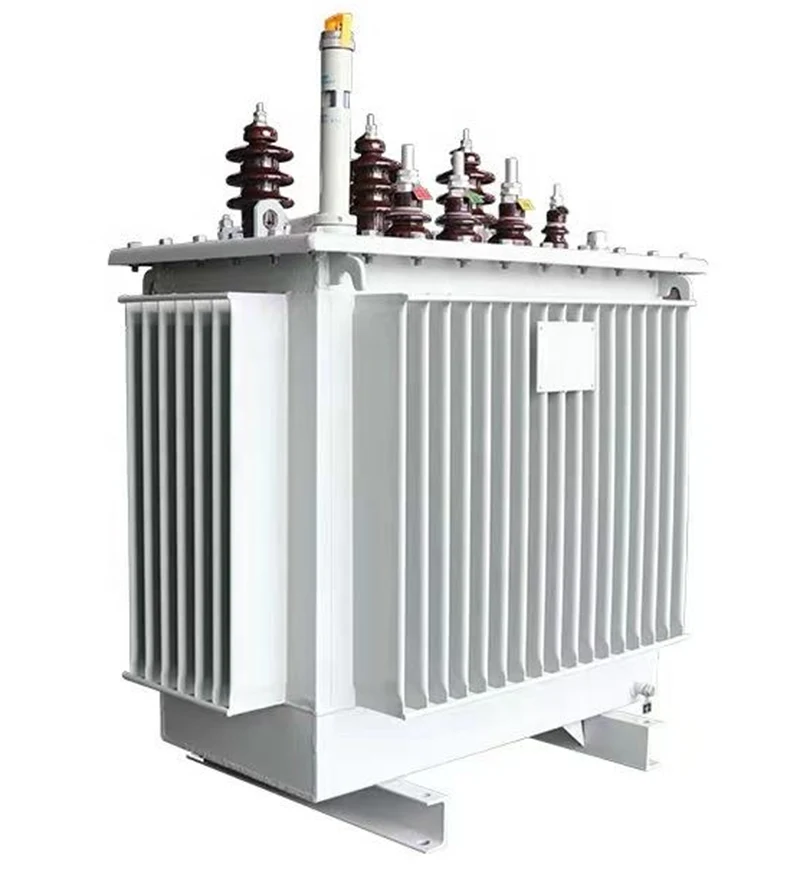

JUCEG, চীনে 35kV থ্রি ফেজ অয়েল ইমার্সড ট্রান্সফরমারের পেশাদার R&D এবং উত্পাদন কারখানা হিসাবে, ব্যাপক উত্পাদন, কঠোর ISO মান নিয়ন্ত্রণ এবং OEM/ODM পরিষেবাতে বিশেষজ্ঞ। উচ্চ-মানের উপকরণ এবং উন্নত নকশা কৌশল ব্যবহার করে, এটি ছোট আকার, হালকা ওজন, এবং ইনস্টলেশন এবং পরিবহন সহজে ক্ষুদ্রকরণ অর্জন করে। এটি নতুন শক্তি-সঞ্চয় প্রযুক্তি গ্রহণ করে, যা ঐতিহ্যবাহী ট্রান্সফরমারগুলির তুলনায় আরও উল্লেখযোগ্য শক্তি-সাশ্রয়ী প্রভাব রয়েছে, বিশেষ করে হালকা লোড এবং নো-লোড অবস্থায়, এখনও উচ্চ শক্তি দক্ষতা বজায় রাখে। 35kV থ্রি ফেজ অয়েল ইমার্সড ট্রান্সফরমারটিতে অন-লোড ভোল্টেজ রেগুলেশন ফাংশন রয়েছে, যা মেশিনটি বন্ধ না করে সরাসরি লোডের অধীনে ভোল্টেজকে সামঞ্জস্য করতে পারে। এটি পরিচালনা করা সুবিধাজনক, অর্থনৈতিকভাবে ব্যবহারিক এবং উচ্চ দক্ষতা রয়েছে।
এটি স্থিরভাবে ভোল্টেজ আউটপুট করতে পারে, কার্যকরভাবে ভোল্টেজের ওঠানামা এবং শব্দ কমাতে পারে এবং ভাল নিরোধক কর্মক্ষমতা রয়েছে, যা বৈদ্যুতিক দুর্ঘটনা প্রতিরোধ করতে পারে। শেল এবং নিরোধক উপকরণগুলির ভাল আবহাওয়া প্রতিরোধের এবং জারা প্রতিরোধের রয়েছে এবং দীর্ঘমেয়াদী স্থিতিশীলতা নিশ্চিত করে বিভিন্ন কঠোর পরিবেশগত অবস্থার সাথে খাপ খাইয়ে নিতে পারে।
|
প্যারামিটার |
বিশদ/স্পেসিফিকেশন |
|
রেট পাওয়ার |
500 kVA ~ 20,000 kVA |
|
ইনপুট ভোল্টেজ |
33 কেভি / 35 কেভি |
|
আউটপুট ভোল্টেজ |
0.4 kV / 0.69 kV / 1 kV |
|
রেট ফ্রিকোয়েন্সি |
50 Hz / 60 Hz |
|
ক্ষমতা |
1000 এল ~ 12,000 এল |
|
কুলিং পদ্ধতি |
ONAN (প্রাকৃতিক তেল কুলিং)/ONAF (তেল এয়ার কুলিং) |
|
প্রতিবন্ধকতা ভোল্টেজ |
4% ~ 6% |
|
লোড লস |
< 2 W / kVA |
|
শর্ট সার্কিট লস |
≤ 2% |
|
পরিবেষ্টিত তাপমাত্রা |
-5 °C~40 °C (উচ্চ তাপমাত্রা সংস্করণ উচ্চ তাপমাত্রা প্রতিরোধী নকশা সমর্থন করে) |
|
ওজন |
2000 কেজি ~ 25,000 কেজি |
|
বাহ্যিক মাত্রা |
পাওয়ার মডেল অনুযায়ী কাস্টমাইজড: 2.0m x 3.5m x 6.0m |
|
নিরোধক স্তর |
F-গ্রেড (155 °C)/H-গ্রেড (180 °C) |
|
সিসমিক রেজিস্ট্যান্স |
গ্রেড 8 সিসমিক রেজিস্ট্যান্স, জটিল ভূতাত্ত্বিক পরিবেশের জন্য উপযুক্ত |
|
নয়েজ লেভেল |
≤ 65 dB (লো-আওয়াজ ডিজাইন, শহুরে এবং শিল্প এলাকার জন্য উপযুক্ত) |
|
শক্তি সঞ্চয় কর্মক্ষমতা |
দক্ষ নকশা যা আন্তর্জাতিক শক্তি দক্ষতা মান পূরণ করে এবং শক্তি খরচ কমায় |
|
দীর্ঘমেয়াদী স্থিতিশীলতা |
উচ্চ মানের উপাদান স্থিতিশীল অপারেশন এবং কম ব্যর্থতার হার নিশ্চিত করে |
|
সার্টিফিকেশন মান |
ISO সার্টিফিকেশন মান |
1. 7-পর্যায়ের তাপমাত্রা নিয়ন্ত্রণ প্রযুক্তি সিস্টেম, যা তাপমাত্রা ক্ষেত্রের ডিনাইট উপাদান বিশ্লেষণের সাথে মিলিত হয়, যাতে বিভিন্ন নিরোধক উপকরণের কার্যকারিতা সুবিধার সম্পূর্ণ খেলা নিশ্চিত করা যায়।
2. নিরোধক সিস্টেম JUCEG নিরোধক কাগজ প্রযুক্তির উপর ভিত্তি করে করা হয়.
3. কম শব্দ: শব্দ নিয়ন্ত্রণ জাতীয় মানগুলির চেয়ে ভাল তা নিশ্চিত করতে বিভিন্ন অংশে অনন্য শব্দ হ্রাস ব্যবস্থা গ্রহণ করা হয়।
গ্রীষ্মের বিদ্যুতের সর্বোচ্চ চাহিদা মেটাতে অনুকূল, JUCEG-এর 35kV থ্রি ফেজ অয়েল ইমার্সড ট্রান্সফরমার উচ্চ তাপমাত্রার অধীনে উচ্চ লোড হার এবং শক লোড এবং ক্রমাগত ওভারলোডের প্রয়োজনীয়তা সহ এমন স্থানগুলির জন্য উপযুক্ত। যেমন ইস্পাত, ধাতব শিল্প, রেলপথ পরিবহন, বিদ্যুৎ কেন্দ্র, জলবিদ্যুৎ কেন্দ্র ইত্যাদি।
|
রেট ক্ষমতা |
ভোল্টেজ সংমিশ্রণ এবং ট্যাপ পরিসীমা |
ভেক্টর গ্রুপ |
লোড লস কিলোওয়াট |
লোড ক্ষতি kW (75C) |
নো-লোড বর্তমান % |
শর্ট সার্কিট প্রতিবন্ধকতা % |
||
|
উচ্চ ভোল্টেজ |
উচ্চ ভোল্টেজ লঘুপাত পরিসীমা |
কম ভোল্টেজ কেভি |
||||||
|
30 |
6 6.3 10 10.5 |
±5 ±2×2.5% |
0.4 |
Dyn11 Yyn0 |
0.1 |
0.63 |
1.50 |
4.0 |
|
50 |
0.13 |
0.91 |
1.30 |
|||||
|
63 |
0.15 |
1.09 |
1.20 |
|||||
|
80 |
0.18 |
1.31 |
1.20 |
|||||
|
100 |
0.20 |
1.58 |
1.10 |
|||||
|
125 |
0.24 |
1.89 |
1.10 |
|||||
|
160 |
0.28 |
2.31 |
1.00 |
|||||
|
200 |
0.34 |
2.73 |
1.00 |
|||||
|
250 |
0.40 |
3.20 |
0.90 |
|||||
|
315 |
0.48 |
3.83 |
0.90 |
|||||
|
400 |
0.57 |
4.52 |
0.80 |
|||||
|
500 |
0.68 |
5.41 |
0.80 |
|||||
|
630 |
0.81 |
6.20 |
0.60 |
4.5 |
||||
|
800 |
0.98 |
7.50 |
0.60 |
|||||
|
1000 |
1.15 |
10.30 |
0.60 |
|||||
|
1250 |
1.36 |
12.00 |
0.50 |
|||||
|
1600 |
1.64 |
14.50 |
0.50 |
|||||
|
2000 |
1.94 |
18.30 |
0.40 |
5.0 |
||||
|
2500 |
2.29 |
21.20 |
0.40 |
|||||
|
3150 |
2.81 |
26.66 |
0.40 |
|||||
|
দৃষ্টিভঙ্গি |
33kV ডিস্ট্রিবিউশন ট্রান্সফরমার |
35kV ডিস্ট্রিবিউশন ট্রান্সফরমার |
|
নামমাত্র ভোল্টেজ |
33kV (অনেক IEC-ভিত্তিক সিস্টেমে প্রচলিত) |
35kV (প্রায়শই IEC স্ট্যান্ডার্ডে সর্বোচ্চ যন্ত্রপাতি ভোল্টেজ Um) |
|
সরঞ্জামের জন্য সর্বোচ্চ ভোল্টেজ (উম) |
36kV পর্যন্ত |
36–40.5kV (অপারেটিং মার্জিন প্রদান করে) |
|
সাধারণ ব্যবহার |
প্রাথমিক বা মাধ্যমিক বিতরণে ব্যবহৃত হয়, যেমন, 132/66kV থেকে 33kV থেকে নেমে যাওয়া, বা 33kV থেকে 11/0.4kV |
35kV নামমাত্র ভোল্টেজ সহ নেটওয়ার্কগুলিতে অনুরূপ ব্যবহার (চীন এবং এশিয়ার কিছু অংশে প্রচলিত) |
|
সাধারণ রেটিং |
500kVA–20MVA+, তেলে নিমজ্জিত বা শুষ্ক প্রকার |
প্রায় অভিন্ন রেটিং এবং প্রকার |
|
নিরোধক এবং BIL |
বজ্রপাত প্রায় 170-200kV সহ্য করে |
সামান্য উঁচু, 35kV ক্লাসের সাথে মেলে |
|
মান |
IEC60076, IEEE/ANSI; ভারত, যুক্তরাজ্য, মধ্যপ্রাচ্য, আফ্রিকাতে সাধারণ |
IEC60076(Um=36kV ক্লাস); চীন এবং কিছু এশিয়ান অঞ্চলে ব্যবহৃত |
|
অ্যাপ্লিকেশন |
শহুরে/গ্রামীণ সাবস্টেশন, শিল্প কারখানা, বাণিজ্যিক কমপ্লেক্স, নবায়নযোগ্য স্টেপ-আপ/স্টেপ-ডাউন |
গ্রিডের জন্য একই অ্যাপ্লিকেশন 35kV এ প্রমিত |
|
শারীরিক আকার এবং খরচ |
35kV ইউনিটের সাথে খুব মিল |
উচ্চ নিরোধক স্তরের কারণে সামান্য বড় বা ব্যয়বহুল |
|
দক্ষতা এবং ক্ষতি |
সারাদিনের দক্ষতা এবং কম লোকসানের জন্য অপ্টিমাইজ করা হয়েছে |
একই দক্ষতা ফোকাস |
