1250kVA ইউরোপীয় বক্স টাইপ সাবস্টেশন

JUCEG, চীনে 1250kVA ইউরোপীয় বক্স টাইপ সাবস্টেশনের পেশাদার R&D এবং উত্পাদন কারখানা হিসাবে, ব্যাপক উত্পাদন, কঠোর ISO মান নিয়ন্ত্রণ এবং OEM/ODM পরিষেবাতে বিশেষজ্ঞ। ইউরোপীয় বক্স টাইপ সাবস্টেশন হল একটি মাধ্যম থেকে বৃহৎ-ক্ষমতার প্রাক-একত্রিত বিদ্যুৎ বিতরণ সরঞ্জাম। ইউরোপীয় বক্স টাইপ সাবস্টেশন একটি ফ্যাক্টরি-প্রস্তুত ইস্পাত কাঠামো বাক্সের মধ্যে উচ্চ-ভোল্টেজ সুইচগিয়ার, ট্রান্সফরমার, কম-ভোল্টেজ বিতরণ ডিভাইস এবং সহায়ক সরঞ্জামগুলিকে একীভূত করে। 1250kVA ইউরোপীয় বক্স টাইপ সাবস্টেশন শহুরে পাওয়ার গ্রিড, শিল্প পার্ক, বাণিজ্যিক ভবন এবং নতুন শক্তি প্রকল্পগুলিতে বিদ্যুৎ বিতরণের জন্য উপযুক্ত। এই ক্ষমতা স্ট্যান্ডার্ড স্পেসিফিকেশনের এবং সাধারণত YBW/YBP সিরিজের পণ্যগুলিতে পাওয়া যায়, 10kV থেকে 35kV পর্যন্ত ভোল্টেজের মাত্রা সমর্থন করে।

একটি ইউরোপীয় বক্স-টাইপ সাবস্টেশন কি?

ইউরোপীয় বক্স-টাইপ সাবস্টেশন হল পাওয়ার ডিস্ট্রিবিউশন ইকুইপমেন্টের একটি প্রাক-একত্রিত সেট যা উচ্চ-ভোল্টেজ সুইচগিয়ার, ডিস্ট্রিবিউশন ট্রান্সফরমার এবং লো-ভোল্টেজ ডিস্ট্রিবিউশন ডিভাইসগুলিকে একটি সিল করা ধাতব ঘেরের মধ্যে একত্রিত করে। এটি ইউরোপে উদ্ভূত এবং বিশ্বব্যাপী ব্যাপকভাবে ব্যবহৃত হয়। এর নকশা ধারণাটি মডুলারাইজেশন, কম্প্যাক্টনেস, উচ্চ সুরক্ষা এবং পরিবেশগত অভিযোজনযোগ্যতার উপর জোর দেয় এবং শহুরে পাওয়ার গ্রিড আপগ্রেড, নতুন শক্তি একীকরণ এবং শিল্প বিদ্যুৎ সরবরাহের মতো পরিস্থিতিগুলির জন্য উপযুক্ত।

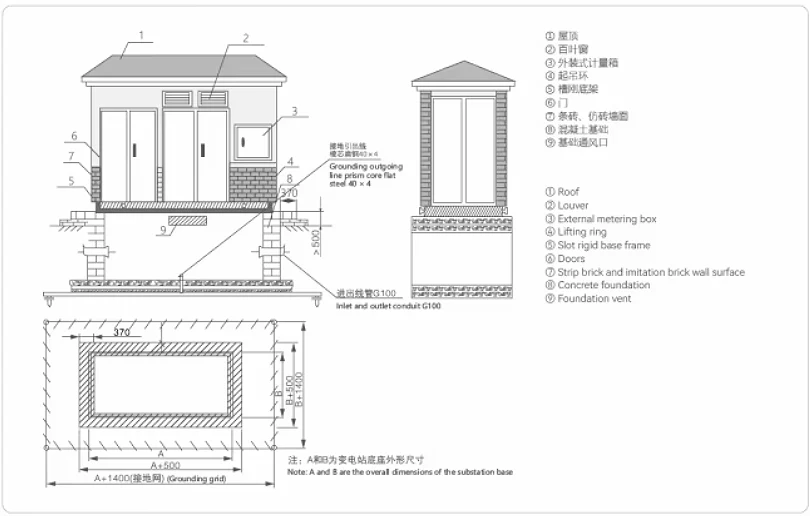

মূল সংজ্ঞা এবং কাঠামোগত বৈশিষ্ট্য

-ইউরোপীয় বক্স-টাইপ সাবস্টেশন হল একটি "টার্নকি" ধরনের পাওয়ার ইকুইপমেন্ট যা একটি ঐতিহ্যবাহী সাবস্টেশনের হাই-ভোল্টেজ রুম, ট্রান্সফরমার রুম এবং লো-ভোল্টেজ রুমকে এক বা একাধিক স্ট্যান্ডার্ড কন্টেইনার-সদৃশ ঘেরে একীভূত করে, দ্রুত স্থাপনা এবং নমনীয় স্থানান্তর সক্ষম করে।

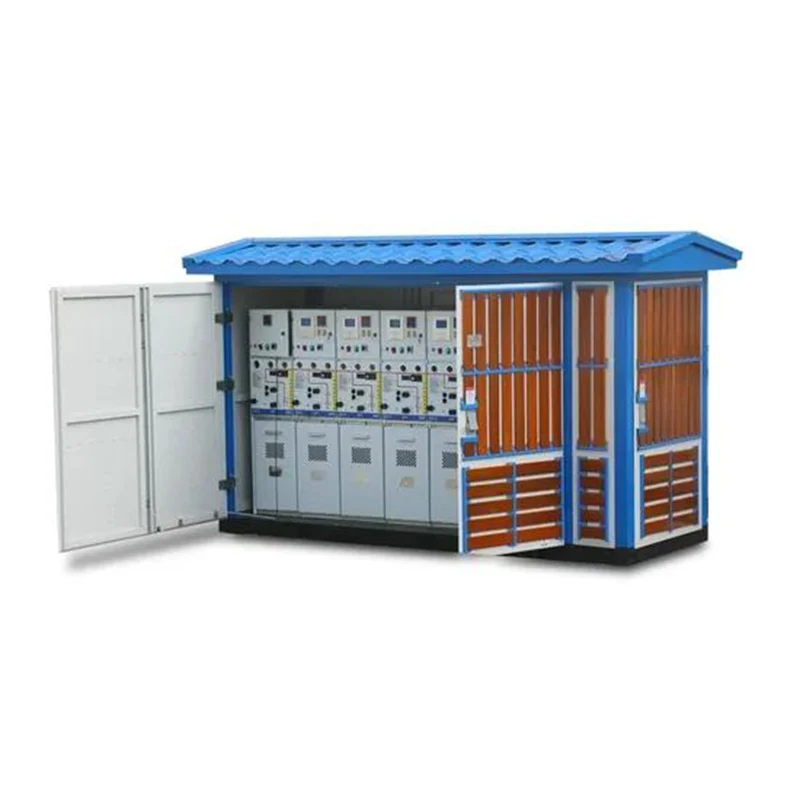

-লেআউটটি একটি "উচ্চ-ভোল্টেজ ক্যাবিনেট + ট্রান্সফরমার + লো-ভোল্টেজ ক্যাবিনেট" তিন-অংশের কনফিগারেশন গ্রহণ করে, প্রতিটি কার্যকরী রুম স্বাধীনভাবে আলাদা এবং একে অপরের সাথে হস্তক্ষেপ না করে।

- কমপ্যাক্ট ডিজাইনের ফলে একই ক্ষমতার জন্য প্রচলিত সিভিল কনস্ট্রাকশন সাবস্টেশনের মাত্র 1/10 থেকে 1/5 এলাকা পাওয়া যায়, এটি সীমিত শহুরে স্থান সহ এলাকার জন্য উপযুক্ত করে তোলে।

-ঘেরটি সাধারণত গ্যালভানাইজড স্টিল প্লেট বা যৌগিক উপকরণ দিয়ে তৈরি, যার সুরক্ষা স্তর IP44 থেকে IP54, বৃষ্টির ঝড়, লবণের কুয়াশা এবং ধুলোর মতো কঠোর পরিবেশ সহ্য করতে সক্ষম।

-1250kVA ইউরোপীয় বক্স টাইপ সাবস্টেশন -40°C থেকে +40°C পর্যন্ত চরম তাপমাত্রার সাথে খাপ খাইয়ে নিতে ডবল-লেয়ার ছাদের কভার, নিরোধক উপকরণ এবং জোরপূর্বক বায়ুচলাচল ব্যবস্থা ব্যবহার করে, যা সরঞ্জামের স্থিতিশীল অপারেশন নিশ্চিত করে।

-অপ্টিমাইজ করা তাপ অপচয় বায়ু নালী এবং শব্দ কমানোর উপকরণের ফলে 55 dB এর নিচে অপারেটিং শব্দ হয়, যা আবাসিক এলাকার পরিবেশগত সুরক্ষার প্রয়োজনীয়তা পূরণ করে।

- ঘের উপাদান অ্যালুমিনিয়াম খাদ প্লেট, স্টেইনলেস স্টীল প্লেট, যৌগিক প্লেট, গ্লাস ফাইবার চাঙ্গা সিমেন্ট প্লেট, ইত্যাদি হতে পারে।

- সাবস্টেশনের ভিত্তি গ্যালভানাইজড চ্যানেল ইস্পাত বা সিমেন্ট দিয়ে তৈরি, শক্তিশালী জারা প্রতিরোধ ক্ষমতা এবং যথেষ্ট যান্ত্রিক শক্তি।

- ছাদে ডবল লেয়ার স্ট্রাকচার প্রযোজ্য, যার ভাল তাপ নিরোধক, বিকিরণ সুরক্ষা এবং বায়ুচলাচল প্রভাব রয়েছে।

- সাবস্টেশনের প্রতিটি বগি লোহার প্লেট দ্বারা পৃথক করা হয় যাতে একটি স্বাধীন ছোট চেম্বার তৈরি করা হয়। প্রতিটি বগি আলোর সুবিধা দিয়ে সজ্জিত। ট্রান্সফরমার বগির উপরের অংশটি ট্রান্সফরমার বগির তাপমাত্রা সামঞ্জস্য করার জন্য একটি স্বয়ংক্রিয় নিষ্কাশন ডিভাইস দিয়ে সজ্জিত।

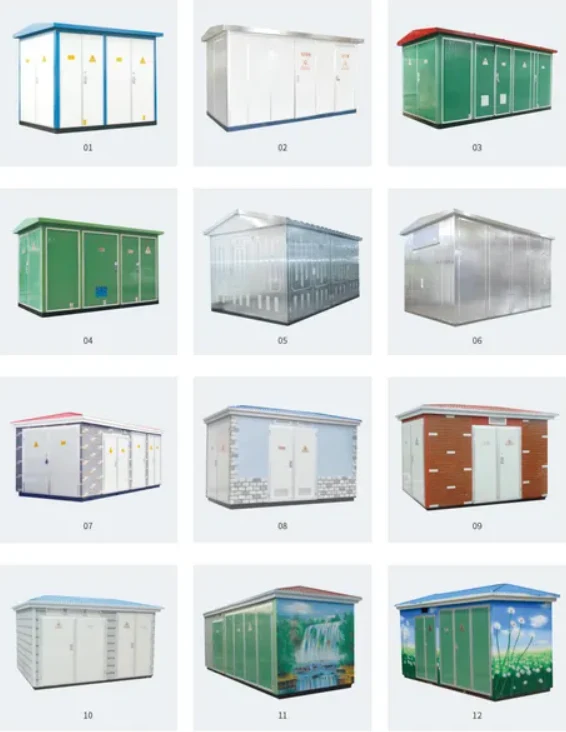

- সাবস্টেশনের রঙ আশেপাশের পরিবেশের সাথে মানানসই করে কাস্টমাইজ করা যেতে পারে।

- ট্রান্সফরমারটি সেই অনুযায়ী তেল নিমজ্জিত ট্রান্সফরমার বা শুকনো টাইপ ট্রান্সফরমার দিয়ে কনফিগার করা যেতে পারে।

পরিবেশগত অবস্থা:

1. উচ্চ পরিবেষ্টিত তাপমাত্রা: +40ºC

2. নিম্ন পরিবেষ্টিত তাপমাত্রা: -25ºC

3. 24-ঘন্টা সময়ের মধ্যে গড় তাপমাত্রা 30 ডিগ্রি সেলসিয়াসের বেশি হবে না।

4. উচ্চতা: <1000 মি

5. আপেক্ষিক আর্দ্রতার মানদণ্ড (RH): দৈনিক গড় RH 95% এর বেশি হবে না; মাসিক গড় AH 90% এর বেশি হবে না

6. অনুভূমিক ত্বরণ 0.4 m/s2 এর বেশি নয় এবং উল্লম্ব ত্বরণ 0.2 m/s3 এর বেশি নয়।

7. ইনস্টলেশন অবস্থান: আগুন, বিস্ফোরণের ঝুঁকি এবং রাসায়নিক ক্ষয়কারী গ্যাস এবং ভাল বায়ুচলাচল মুক্ত জায়গায় ইনস্টল করুন।

8. ইনস্টলেশন অবস্থানের প্রবণতা: 5 ডিগ্রীর বেশি নয়

বাস্তবায়ন মান:

1. GB1094.1-2-2013 পাওয়ার ট্রান্সফরমার

2. GB/T6451-2015 তিন-ফেজ তেল-নিমজ্জিত ট্রান্সফরমার প্রযুক্তিগত পরামিতি এবং প্রয়োজনীয়তা

3. GB1094.3-2017 পাওয়ার ট্রান্সফরমার
